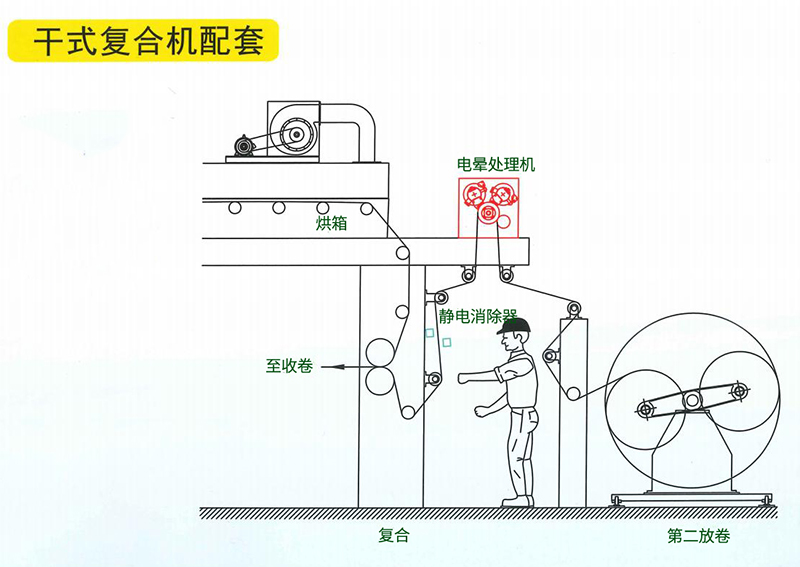

幹式複合機配套電暈機

處理材料：CPP，VmCPP, LPPE,鋁箔

應用：軟包裝複合膜

線速：60-250米/分

幅寬：800-1500毫米

現在塑料軟包裝已廣泛用于商品包裝的各個領域。軟包裝最常用的聚乙烯、聚丙烯等非極性薄膜，屬于非極性材料，表面緻密、光潔,是一種惰性表面,表面自由能僅爲2.9~3.0×10-6J/ cm2。從理論.上講，表面自由能低于3.3×10-6J/ cm2的薄膜無法使目前已用的任何一種膠粘劑發生浸潤。所以必須先通過表面處理,使薄膜的表面自由能達到3.8~4.OX10-6J / cm2,才有利于獲得良好的複合強度。常用的薄膜表面處理方法很多，其中電暈處理就是常用的一種方法。

在需要處理時，隻要将薄膜按順序穿入電極輥之間即可。處理後的薄膜直接進入印刷單元，油墨在薄膜上的附着效果不錯。在幹式複合機上安裝電暈處理機，目的是提高聚乙烯烴薄膜的表面張力值，提高複合産品的附着牢度。在幹式複合機上按照實際情況配備了相應的電暈處理設備後，取得了很好的效果。

電暈處理原理

電沖擊或擊穿，在高壓電場作用下，電子流對塑料薄膜進行強有力的沖擊可使薄膜表面起毛，變得粗糙，增加表面積。當膠粘劑與其表面接觸時，就可産生良好的浸潤，膠粘劑會滲透到被拉毛了的凹溝中，靠“抛錨”作用使薄膜牢固粘結，這是一種物理作用，在高倍放大鏡下觀察處理後的薄膜相對未處理的薄膜，其表面明顯凹凸不平而且很粗糙，電沖擊強度可以随着電壓和電流的升高而增強處理後的薄膜相對未處理的薄膜，其表面明顯凹凸不平而且很粗糙，電沖擊強度可以随着電壓和電流的升高而增強。

增加薄膜的極性

在高壓電場作用下，空氣中的氧氣變成臭氧，臭氧又分解成氧氣和新生态氧原子。新生态氧原子是一種強化劑，可對聚乙烯或聚丙烯分子中的a一碳原子進行氧化形成羰基和羟基，有了這種結構後，薄膜分子積性增大，表面張力提高，對膠粘劑的親和力增加，複合膜之間的粘結牢度提高。另外，由于産生了羟基又會使分子鏈中産生新的a一碳原子出現活潑氫，這種活潑氫能和聚酯膠粘劑中的活潑性基團異氰酸根(一NCO)發生化學反應使被粘材料和膠粘劑之間生成牢固的化學鍵，更增加了粘結牢度。從紅外光檢測中發現經過處理的聚烯烴薄膜表面在線上有羰基吸收峰存在，證明上述化學作用是存在的。

電暈處理機在幹式複合機上的應用，大大提高了産品複合強度質量，在實際使用安裝過程中，必須由專業人員操做注意使用安全。

标簽：
